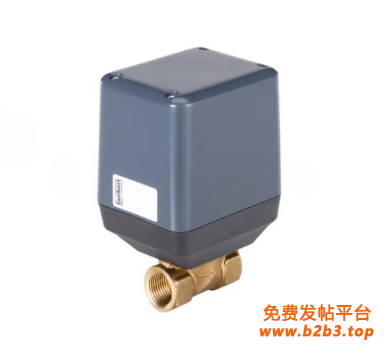

Burkert比例电磁阀以断电时弹簧作用关闭的开关电磁阀为基础，通过改变开关电磁阀中电磁组件的结构，使弹簧力与线圈电流的电磁力相平衡。由线圈电流和/或电磁力的大小来决定阀芯行程和/或阀门开度。阀门开度与电磁力成正比。比例电磁阀是由脉宽调制信号（PWM）控制的，该信号使线圈电流根据设定值而变化。由于介质压力和电磁力都克服弹簧力，因此采用控制器可以设置工作条件下的流量小值和大值比例电磁阀可用于实现开环和闭环控制回路。开环回路不需实际值反馈，而闭环控制回路是根据设定值与实际值之间的偏差来调节的。

比例电磁阀定位性能的主要特性

•迟滞:

输入信号从小到大和从大到小变化时输出信号的大差值，以

大输出信号的%表示。

•响应灵敏度:

引起输出信号变化的小设定值差值，以大输出信号的%表

示。

•重复性:

重复以同一方向，加同样大小的输入信号时，输出信号的大

偏差。

•调节比:

大和小开度下的Kv值（参见比例阀的计算）之比。比例电

磁阀的调节比可达1:500。

气体标准或工作状态与正常状态的转换：

QS=标准状态(1.013bar和20°C)或工作状态下的流量

pS=标准状态(=1.013bar)或工作状态下的绝压

TS=标准状态(=293K)或工作状态下的温度

(=(273+t)K)

QN=正常流量

pN=正常压力

TN=正常温度(=273K)
